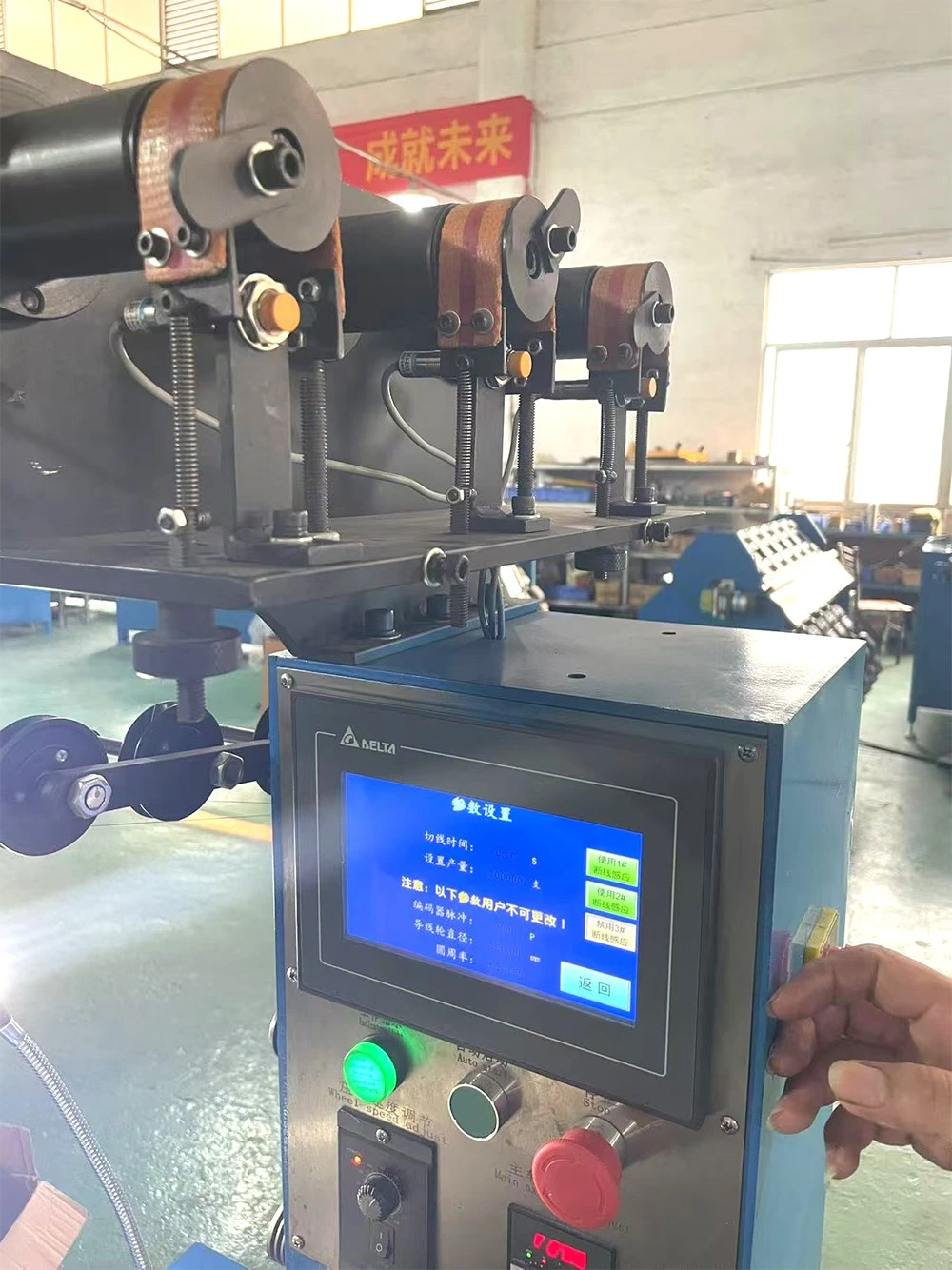

बहु-कार्यात्मक प्रतिरोध तार घुमावदार मशीन
उत्पाद परिचय 2019।
ई बहु-कार्यात्मक प्रतिरोध तार घुमावदार मशीन's कोर कार्य एक सटीक पिच पर एक केंद्रीय समर्थन रॉड के आसपास हवा के प्रतिरोध के तार (जैसे निकेल-क्रोमियम तार या लोहा-क्रोमियम-एल्यूमीनियम तार) के प्रेरक रूप स॑ करलऽ जाय छै । ई हीटिंग तत्वऽ के निर्माण म॑ (जैना कि इलेक्ट्रिक हीटिंग तत्व) एगो आरू महत्वपूर्ण उपकरण छै ।
मुख्य कार्य एवं संचालन सिद्धांत 1.1.
उद्देश्य : प्रतिरोधक कुंडली उत्पन्न करब। कुंडली केरऽ एकरूपता, पिच, आरू कुल प्रतिरोध सीधे विद्युत ताप तत्व केरऽ शक्ति, ताप विसर्जन, आरू जीवन काल के निर्धारित करै छै । अतः कुंडलित तार के गुणवत्ता उपकरण के सटीकता पर बेसी निर्भर करैत अछि |
परिचालन सिद्धांत: 10।
धुरी घुमाव 10।: स्पिंडल केंद्रीय समर्थन रॉड क॑ क्लैंप करी क॑ घुमावदार संचालन करै लेली घूमै छै ।
तार ट्रेवर्सल: 10।एक सटीक तार ट्रेवर्सल तंत्र धीरे-धीरे समर्थन रॉड के अक्ष के साथ प्रतिरोध तार के मार्गदर्शन करै छै, जेकरा स॑ एक समान सर्पिल कुंडली बन॑ छै ।
कुंडली (पिच) केरऽ जकड़न या विरलता धुरी गति आरू तार केरऽ ट्रेवर्सल गति के बीच के सटीक अनुपात स॑ निर्धारित होय छै ।
प्रतिरोध नियंत्रण: 1।एक उच्च-स्पीड एनकोडर वास्तविक समय मे धुरी क्रांति के संख्या के निगरानी करैत अछि|तखन पीएलसी प्रतिरोध तार के घाव के लंबाई के गणना करै छै आरू तार के अंतर्निहित प्रतिरोधकता (Ω/m) के आधार पर, वास्तविक समय में कुल करंट प्रतिरोध के गणना करै छै.
उत्पाद पैरामीटर 1।
|
बिजली के आपूर्ति 10। |
सिम्पलेक्स 220V\\50Hz\\0.6kW |
|
वायु आपूर्ति २. |
0.5 ~ 0.7एमपीए 10। |
|
काटने के प्रकार |
दोहरी स्ट्रोक सिलेंडर 2019। |
|
घुमावदार भीतरी व्यास |
φ1.0mm ~ φ6.0mm(अनुकूलित द्वारा अनुकूलित) |
|
तार व्यास 2019। |
φ1.0mm~φ6.0 मिमी |
|
मुख्य धुरी मोटर 2019। |
370W(समायोज्य आवृत्ति) |
|
पहिया मोटर 2019। |
90W(गति समायोज्य) |
|
आयाम 2019। |
750x600x1650 मिमी |
|
वजन |
१७५ किलोग्राम २. |
|
बहु-कार्यात्मक प्रतिरोध तार घुमावदार मशीन घुमावदार प्रतिरोध सटीकता 2% (800-1000 आरपीएम के धुरी गति के लेल उपयुक्त छै, आरू ताप तार के प्रतिरोध के सही होय के आवश्यकता छै; अन्यथा, सटीकता प्रभावित होतै. |
|
मुख्य विशेषता २.
1.सटीक नियंत्रण:प्रतिरोध मान या घुमावदार लंबाई पूर्व निर्धारित भ सकैत अछि|ई बहु-कार्यात्मक प्रतिरोध तार घुमाव मशीन स्वचालित रूप स॑ गणना आरू निष्पादित होय जाय छै, जब॑ पूर्व निर्धारित आउटपुट शक्ति प॑ पहुँचला प॑ स्वचालित रूप स॑ बंद होय जाय छै, मौलिक रूप स॑ प्रत्येक हीटिंग तत्व केरऽ विद्युत प्रदर्शन पैरामीटर केरऽ संगति आरू सटीकता सुनिश्चित करै छै ।
2. लचीला प्रतिस्थापन 2019।: विभिन्न तार व्यास वाला घुमावदार स्पूल जल्दी सं बदलल जा सकय छै, जे आसानी सं विविध उत्पादन जरूरतक कें पूरा करय छै.
Multi-कार्यात्मक घुमावदार: एक अद्वितीय घुमावदार प्रणाली एक साथ एकल, डबल, आरू यहां तक कि ट्रिपल तार के हवा द॑ सकै छै. एकटा मशीन सरल आ जटिल संरचना कें लेल ग्राहकक कें सबटा जरूरतक कें पूरा कयर सकय छै, जे निवेश पर रिटर्न मे काफी सुधार करय छै.
3के . बरी-मुक्त धार काटने:परिशुद्धता कटर चिकनी आ समतल किनारे सुनिश्चित करय छै, स्रोत सं ताप तार कें गुणवत्ता मे सुधार करय छै आ स्थानीयकृत ओवरहीटिंग या बर कें कारण शॉर्ट सर्किट कें जोखिम सं बचय छै.
4. असामान्यता के स्थिति में स्वचालित स्टॉप: तार कें उलझन या टूटनाय जैना असामान्यताक कें मामला मे, उपकरण स्वचालित रूप सं बंद भ जायत छै आ अलार्म, कोर घटक कें सुरक्षा, सामग्री कें अपशिष्ट कें कम करनाय, आ सुरक्षित आ निरंतर उत्पादन सुनिश्चित करनाय.
5.मानव-मशीन अंतरफलक: एकटा सहज ज्ञान युक्त टचस्क्रीन सं लैस, पैरामीटर सेटिंग्स आ स्टेटस मॉनिटरिंग स्पष्ट रूप सं प्रदर्शित कैल गेल छै. इ आमतौर पर उपयोग कैल जाय वाला पैरामीटर कें 10 सेट कें संग्रहीत करय सकय छै, जेकरा उत्पाद मॉडल कें स्विच करय कें समय एक क्लिक कें साथ कॉल करय सकय छै, जे विभिन्न उत्पादक कें बीच तेजी सं उत्पादन रूपांतरण कें सक्षम बनायत छै.
6के . दो पीयू पहिया 2019।हीटिंग तार पर नीचा दबाउ, ई सुनिश्चित करू जे हीटिंग तार केंद्रित अछि आ शिफ्ट नहि होए.
संचालन प्रक्रिया 1।
1. पहिने रैक पर प्रतिरोधक तार लोड करू आ शुरू करू बहु-कार्यात्मक प्रतिरोध तार घुमावदार मशीन . मशीन प्रतिरोधक तार कें पूर्व निर्धारित लंबाई कें लेल घुमावनाय शुरू कयर देतय.
2. घुमावदार प्रक्रिया के दौरान मशीन स्वचालित रूप सं प्रतिरोधक तार के आवश्यक लंबाई पर काटि देत आ ओकरा रैक सं हटा देत.
3. मशीन एकटा नियंत्रण प्रणाली सं लैस छै जे सुनिश्चित करय छै कि घुमाव प्रक्रिया सही आ विश्वसनीय छै. नियंत्रण प्रणाली इ सुनिश्चित करयत छै की प्रतिरोधक तार सही विनिर्देशक पर घाव छै आ इ सही स्थिति मे छै.
4. प्रतिरोधक तार कें पूर्व निर्धारित लंबाई कें लेल घाव कें बाद, ट्यूबलर हीटर वाइंडिंग मशीन स्वतः कुंडलित प्रतिरोधक कें तार कें उत्पादन कें अगिला चरण मे ल जायत.
मशीन कें संचालन करनाय आसान छै आ न्यूनतम प्रशिक्षण कें आवश्यकता छै. इ एकटा उपयोगकर्ता-मित्रिका इंटरफेस सं लैस छै जे मशीन कें संचालित करय कें तरीका कें बारे मे स्टेप-दवारा स्टेप-दवारा निर्देश प्रदान करयत छै. एकर अतिरिक्त, ट्यूबलर हीटर वाइंडिंग मशीन कें सुरक्षा सुविधाक कें साथ डिजाइन कैल गेल छै जे दुर्घटनाक कें रोकय छै आ सुरक्षित संचालन सुनिश्चित करय छै.
आवेदन
ई बहु-कार्यात्मक प्रतिरोध तार घुमावदार मशीन घुमावदार ताप तत्वऽ लेली डिजाइन करलऽ गेलऽ उपकरणऽ के एगो उन्नत टुकड़ा छै । एकरऽ घरेलू उपकरण उद्योग म॑ व्यापक अनुप्रयोग छै आरू एकरऽ व्यापक रूप स॑ उपयोग विभिन्न ताप तत्वऽ के उत्पादन म॑ करलऽ जाब॑ सकै छै, जेना कि चावल कुकर, एयर फ्रायर, आरू ओवन लेली हीटिंग तत्व ।
0.5mm प्रतिरोध तार व्यास के आधार पर 3-तार घुमाव के समाप्त उत्पाद
